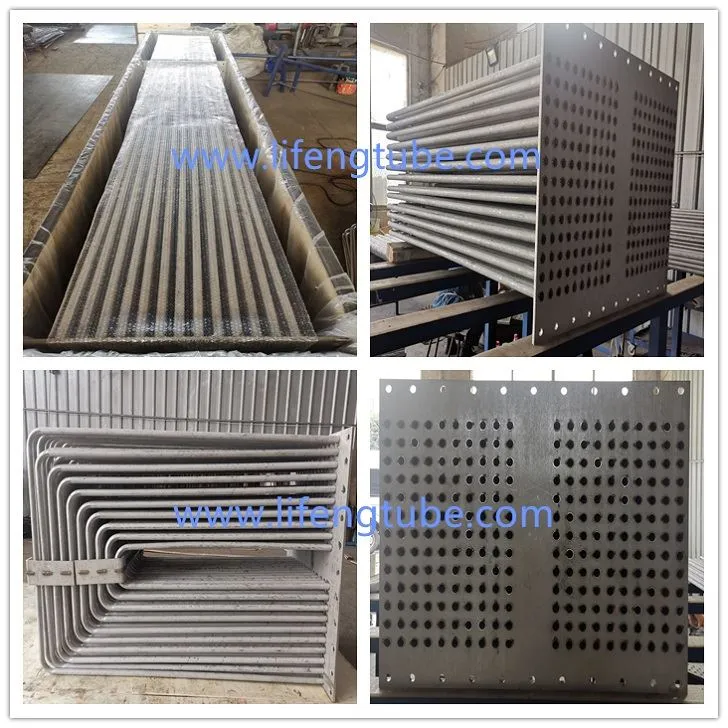

Recientemente, nuestro cliente nos ordenó fabricar un haz de tubos para equipos intercambiadores de calor.
Incluye tubos doblados y otras piezas, como placas de tubos, bridas, uniones, etc. Los materiales son 316 SS y 310S SS.
Como se muestra en la figura.
El intercambiador de calor de haz de tubos es un equipo de intercambio de calor típico para el intercambio de calor entre dos fluidos con diferentes temperaturas. A través de este equipo se puede enfriar un fluido y calentar otro fluido para satisfacer sus respectivas necesidades. El equipo se utiliza ampliamente en departamentos químicos, petroleros, farmacéuticos, energéticos y otros departamentos industriales. Es uno de los equipos indispensables e importantes en la producción química.
Manojo
En el intercambiador de calor de carcasa y tubos, el más simple es el intercambiador de calor con un solo paso de tubo. Si es necesario aumentar la superficie de transferencia de calor, generalmente se adopta el método de aumentar el número de tubos. Después de aumentar el número de tubos, el haz de tubos se puede dividir para evitar la disminución de la velocidad del flujo y el coeficiente de transferencia de calor en el tubo después de aumentar el número de tubos. Desde la perspectiva de fabricación, instalación y operación, generalmente se adopta un número par de pasos de tubo y el número de pasos no debe ser demasiado.
Disposición del haz de tubos
Hay cuatro modos de disposición más comunes de haces de tubos en placas tubulares: disposición en triángulo regular, disposición en triángulo regular en esquina, disposición en cuadrado y disposición en cuadrado en esquina.
Placa de tubo
La placa de tubos es una de las partes importantes del intercambiador de calor. Se utiliza para disponer los tubos de intercambio de calor y separar el espacio entre el lado del tubo y el lado de la carcasa. Thin Tubesheet tiene la ventaja de ahorrar materiales y se utiliza en intercambiadores de calor de media y baja presión; La placa de tubos elíptica está soldada con la carcasa del intercambiador de calor, en buenas condiciones de tensión. Es adecuado para intercambiadores de calor de alta-presión y gran-diámetro.
Si tiene algún requisito o pregunta sobre los haces de tubos del intercambiador de calor, no dude en contactarnos en cualquier momento. LiFeng le atenderá de todo corazón
